Анехоичне коморе за Пољски национални метролошки завод

Преглед пројекта

Пољски национални метролошки завод (GUM) ангажовао је компанију DECIBEL да пројектује и испоручи две најнапредније анехоичне коморе у Европи, које се налазе у Кјелцу, у Пољској. Објекат би постао национални стандард за прецизна мерења звука и вибрација , подржавајући метролошку науку, индустријско тестирање и калибрацију медицинских уређаја.

Инжењерска тишина за науку

Ове коморе су направљене за научну прецизност. У окружењу где нивои звучног притиска падају испод људског слуха, чак и мала вибрација или одраз могу угрозити тачност теста. GUM је захтевао коморе које могу постићи услове слободног поља и бити у складу са стандардима ISO 8253-2 за аудиометријско тестирање.

Пројекат је захтевао тишину и потпуну контролу над звуком , вибрацијама и протоком ваздуха, претварајући тишину у мерљив научни инструмент.

Изазов

Локација локације, само пет километара од активних каменолома, представљала је велике изазове. Коморе су морале бити изоловане и од вибрација тла и од спољашње буке, испуњавајући класу вибрација V0, најстрожи међународни стандард, који дозвољава померање тла испод 4 μm/s.

ГУМ-ов захтев је такође укључивао постизање нивоа унутрашње буке NR5, осигуравајући да просторије остану акустички неутралне и да на њих не утичу спољашње или структурне сметње.

Обим посла

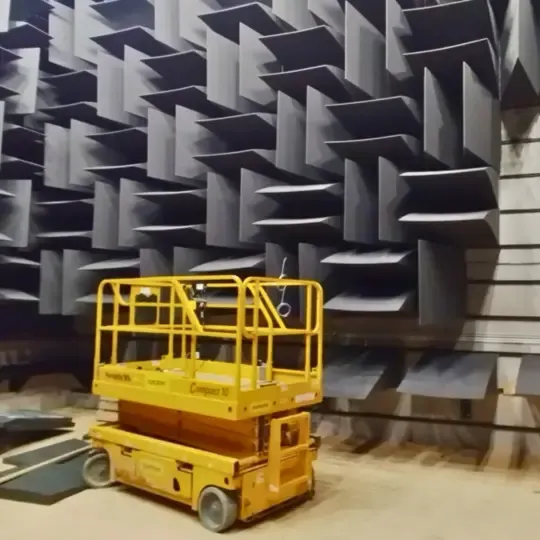

• Пројектовање и изградња две анехоичне коморе (1402 м³ на 50 Hz и 319 м³ на 100 Hz)
• Реализација армиранобетонске конструкције типа кутија у кутији
• Пројектовање и уградња система за изолацију вибрација коришћењем челичних опруга и еластомерних носача

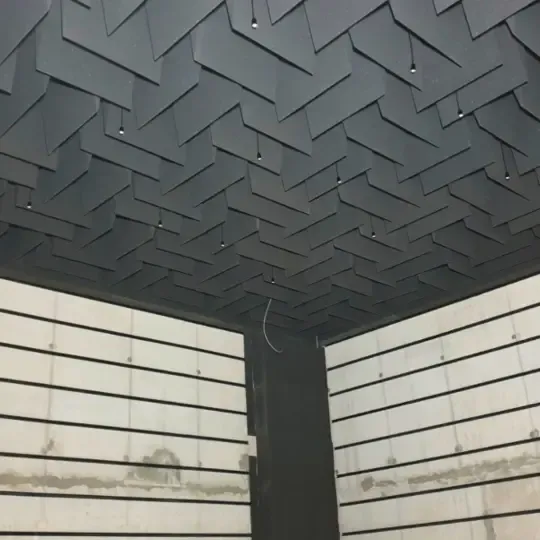

• Прецизна уградња полиуретанских акустичних клинова (дужине 170 цм и 86 цм)
• Интеграција тихог вентилационог система са каналима дужине 13 метара и сплит пригушивачима
• Валидација путем симулација методом коначних елемената и испитивања вибрација на лицу места

Решење

DECIBEL и његови партнери су имплементирали дизајн „кутија у кутији“, стварајући два изолована „акустична острва“ унутар зграде.

Комора од 100 Hz је изграђена на еластомерним подлогама са природном фреквенцијом од 5 Hz, док је комора од 50 Hz користила челичне опруге од 2,5 Hz, што је осигурало потпуно одвајање од структурних вибрација. FEM анализа је потврдила потпуну усклађеност са спецификацијама клијента, чак и под стварним условима детонације у каменолому.

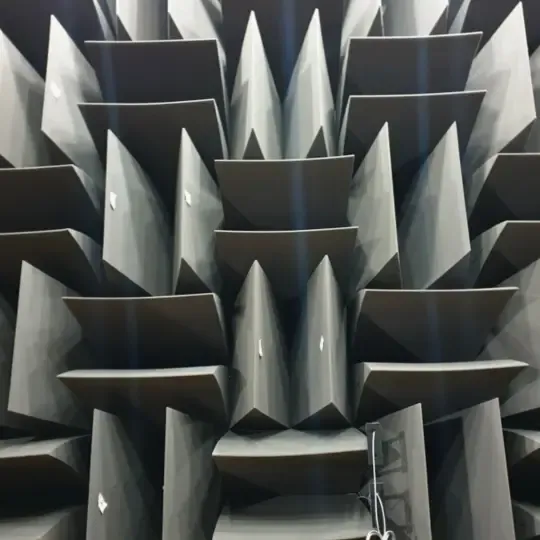

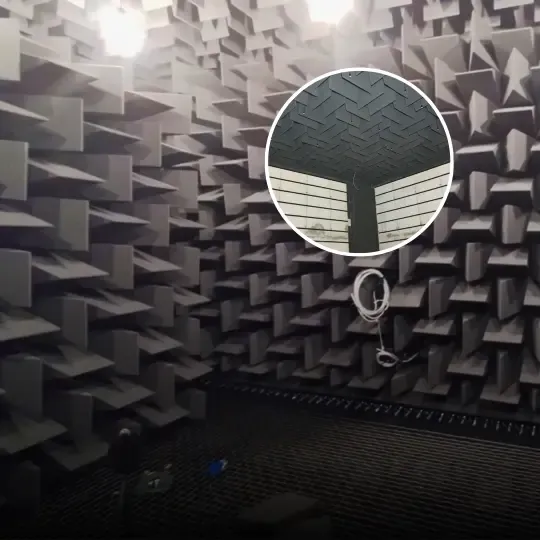

Унутар комора, прецизно исечени полиетер-полиуретански клинови су постављени са милиметарском тачношћу како би апсорбовали све рефлексије и одржали акустично понашање слободног поља. За вентилацију, посебно пројектовани канали са вишестепеним пригушивачима обезбедили су проток ваздуха без стварања чујне буке.

Резултат

Завршени објекат је испунио све пројектне стандарде, са измереном позадинском буком испод NR5, изолацијом вибрација која прелази класу V0 и условима слободног поља од 50 Hz навише.

Анехоичне коморе ГУМ-а сада се убрајају међу најнапредније акустичне лабораторије у Европи, подржавајући национална и међународна истраживања у аудиологији, мерењу буке и индустријској акустици.

Као што је изјавио генерални директор компаније DECIBEL, др инж. Цветан Недков:

„Пројекти попут овог доказују да тишина није празнина - то је прецизност, иновација и напредак.“
