Акустично кућиште за кровне чилере у Fabrik1230

Преглед пројекта

Модерни кровови често носе пулс града, механичке чилере, кондензаторе и вентилационе системе који обезбеђују удобност унутар зграда испод.

У згради Fabrik1230 у 23. бечком округу, овај механички откуцај срца је ризиковао да поремети оближње канцеларије и стамбене објекте. Изазов је био очување архитектонског интегритета и енергетске ефикасности пројекта без угрожавања акустичне удобности.

Инжењерски тим компаније DECIBEL је интервенисао како би бучну нужност трансформисао у тихо достигнуће изнад хоризонта.

Изазов

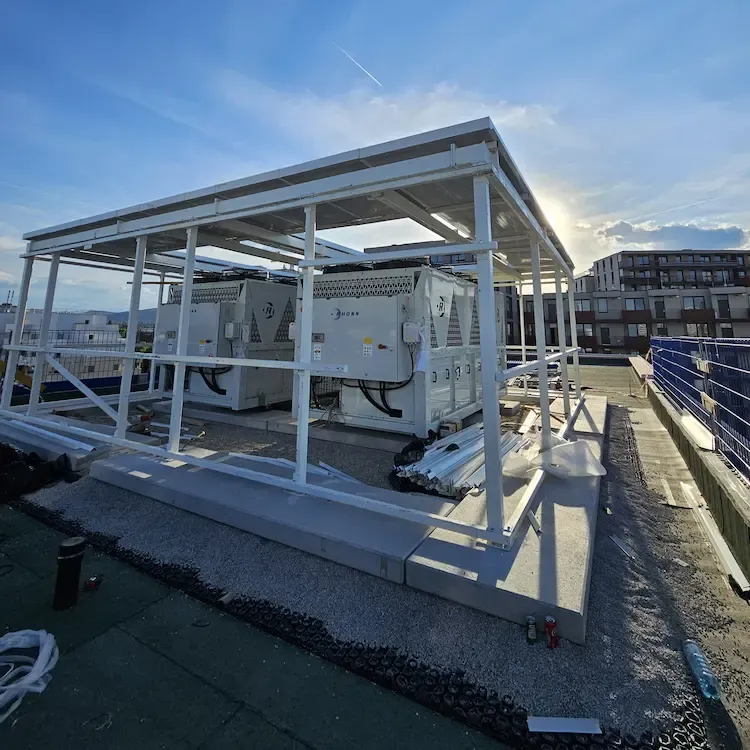

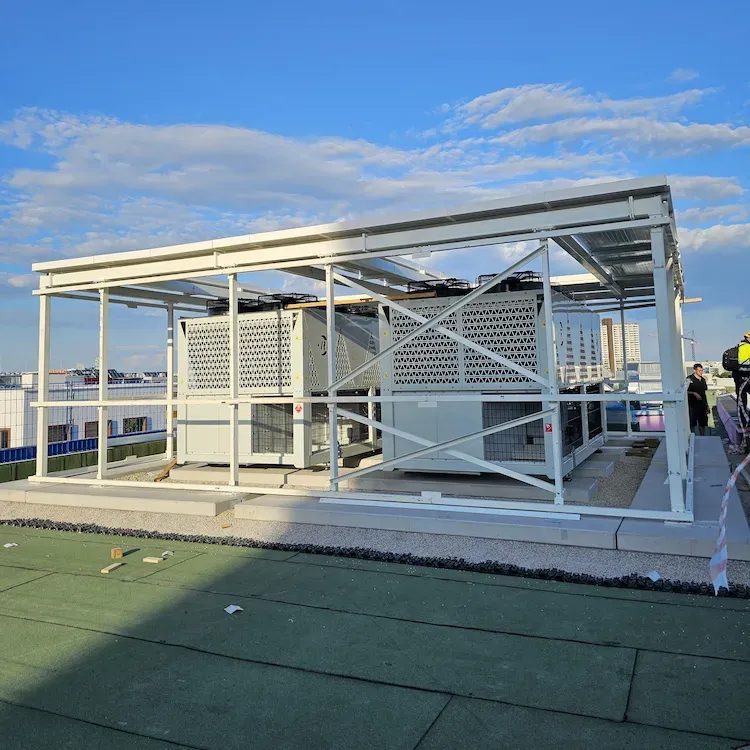

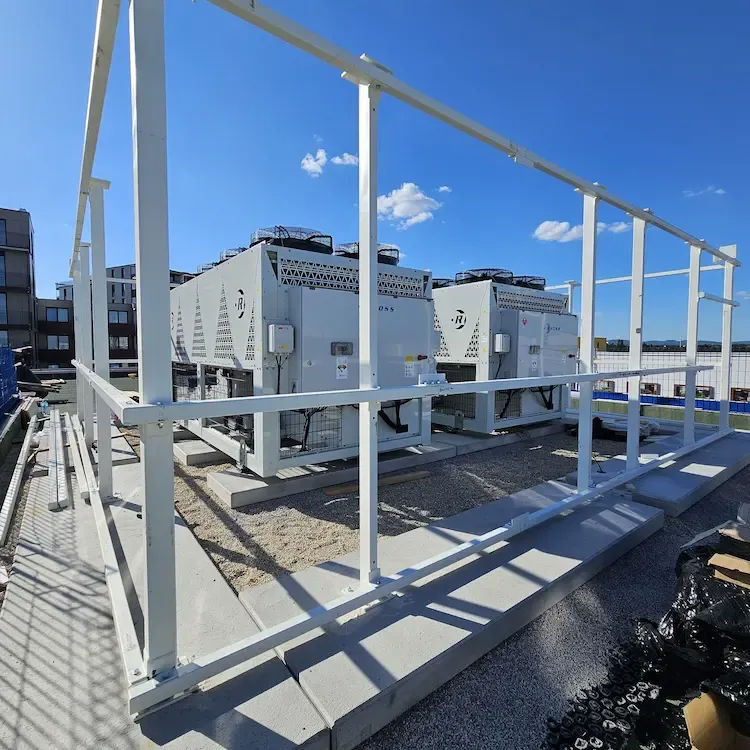

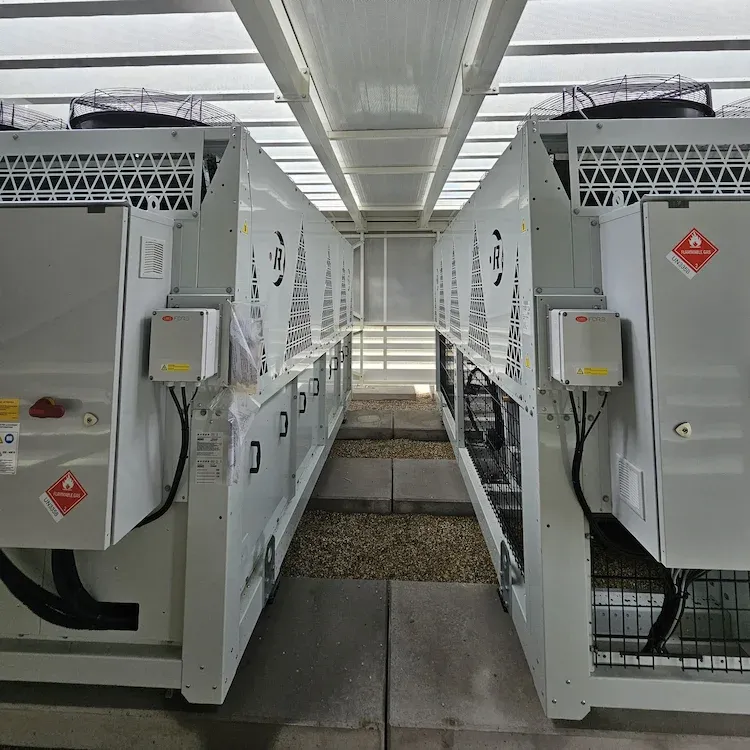

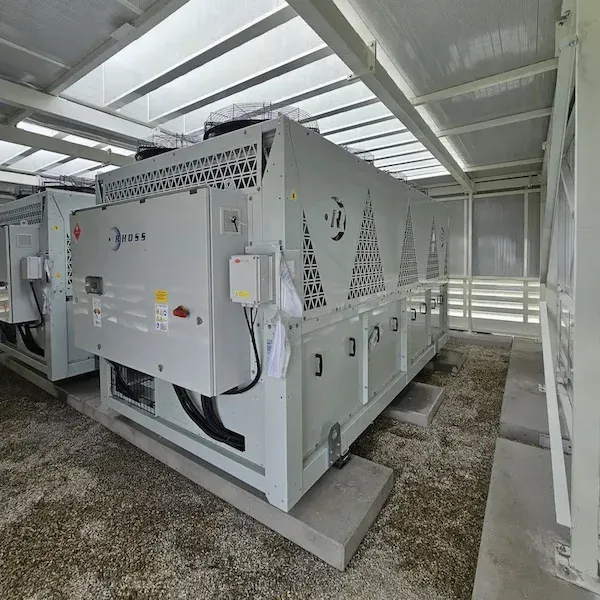

Инсталација два велика ваздушно хлађена чилера THEATU 4450 на крову створила је значајну механичку буку , посебно нискофреквентну резонанцију и тонске врхове.

Првобитни планови за кућиште са три зида оставили су систем отвореним за цурење звука и недовољно смањење буке.

Пројекат је захтевао потпуно преиспитивање како би се постигла мерљива тишина, уз одржавање протока ваздуха, приступа и структурне стабилности.

Обим посла

• Акустична симулација и моделирање перформанси
• Редизајн оригиналног концепта кућишта
• Израда и монтажа потпуно затворене акустичне конструкције
• Интеграција вентилационих атенуатора и акустичних жалузина
• Тестирање и верификација перформанси на лицу места

Решење

DECIBEL је развио потпуно затворени акустични систем пројектован да задржи и распрши звучну енергију, уз очување ефикасности хлађења .

Дизајн је укључивао ПЗП акустичне панеле дебљине 100 мм са језгром од густе минералне вуне, издувне атенуаторе од 600 мм са разделним елементима и акустичне жалузине DECIBEL AL 300 на усисно-издувним тачкама.

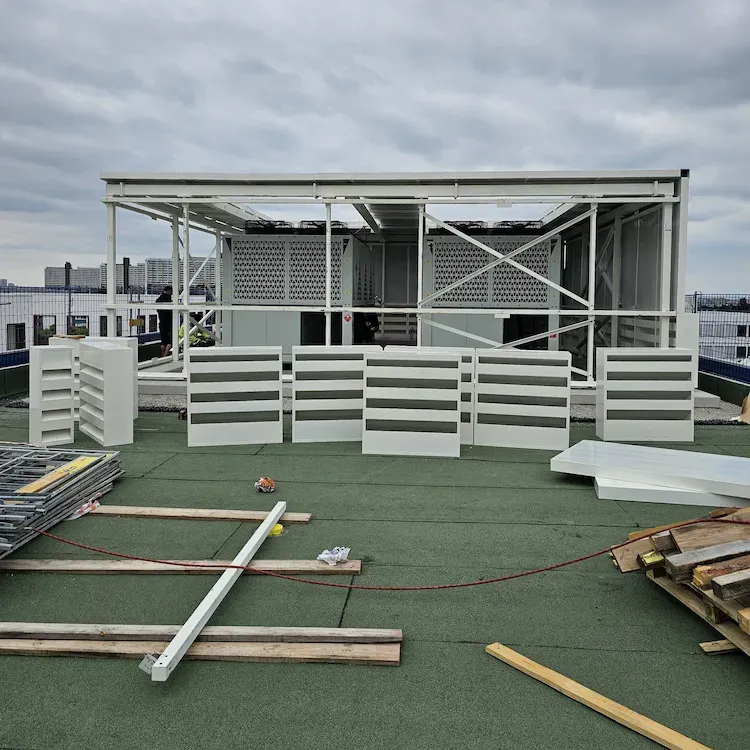

Користећи 3Д симулације засноване на честицама, тим је оптимизовао густину панела, однос перфорације и размак између жалузина пре израде. Сваки префабриковани модул је дизалицом постављен на своје место са милиметарском прецизношћу, обезбеђујући акустични континуитет преко свих шавова и спојева.

Резултат

Мерења након инсталације потврдила су просечно смањење од 15,8 dB(A), што је премашило очекивања пројектовања. Компресор средњег опсега смањио је нискофреквентно зујање до 14 dB и практично елиминисао високофреквентне рефлексије.

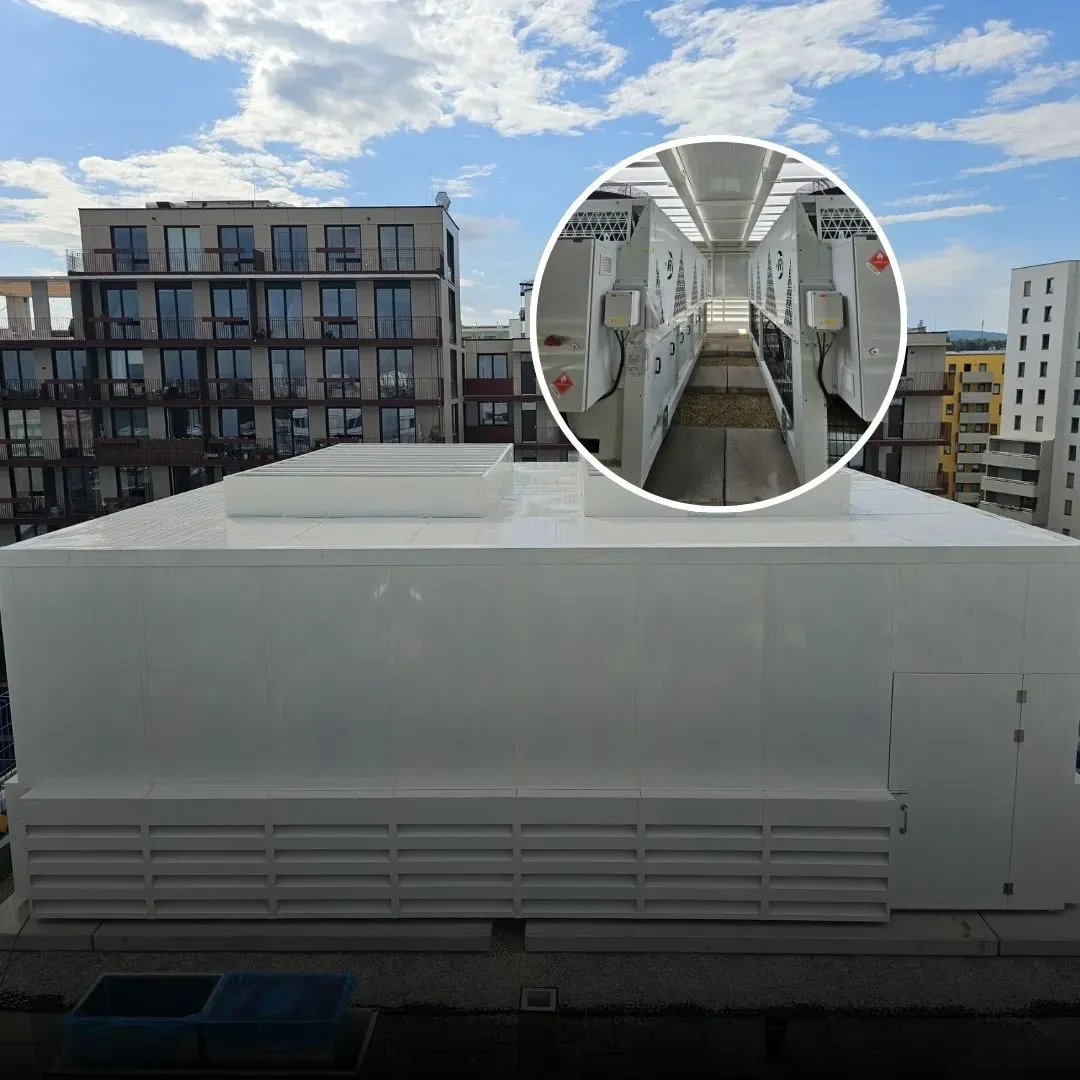

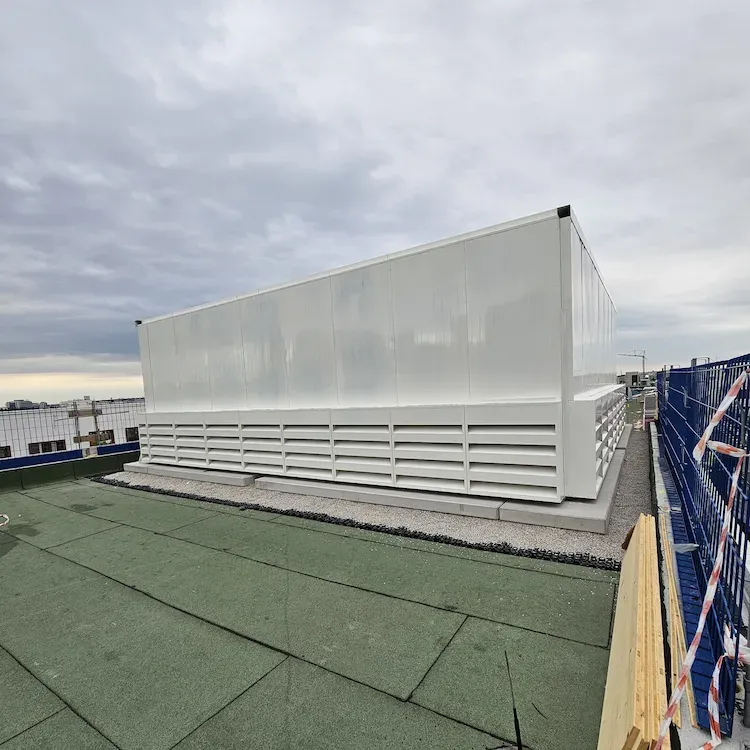

Резултат је кровни кућиште које спаја функционалност и облик, тихо, ефикасно и дискретно. Можете прочитати целу студију случаја за више детаља овде .

Широм урбаних центара Европе, кровни системи за грејање, вентилацију и климатизацију су међу најбрже растућим изворима буке у животној средини. Пројекат Fabrik1230 показује како дизајн заснован на подацима, предиктивна симулација и прецизно инжењерство могу елиминисати овај изазов. Контактирајте DECIBEL да бисте истражили професионална решења за звучну изолацију и акустику прилагођена вашим потребама.
